OpenCV 2.3.1 with Visual Studio 2010

雖然OpenCV 2.4已經正式釋出了，這邊還是先做2.3.1的介紹，安裝步驟如下。

Step1.下載OpenCV-2.3.1-win-superpack.exe

Step2.將下載之Superpack進行解壓縮

該解壓縮位置非常重要，是接下來path等相關環境變數所要設定的位置。本範例解壓縮至"C:\OpenCV_2.3.1\"

Step3.設定Window 環境變數

a.新增系統變數OPENCV_DIR=C:\OpenCV_2.3.1

b.查看是否有新增成功

c.修改Path環境變數，

加入OpenCV bin位置"%OPENCV_DIR%\build\x64\vc10\bin"

補充:

如果要加入GPU計算(CUDA)，PATH路徑%OPENCV_DIR%\build\gpu\x64\bin，兩個不可以同時加入，因為bin裡面的資料都相同，系統將無法判別要使用哪個dll檔案。

加入TBB bin 位置"%OPENCV_DIR%\build\common\tbb\intel64\vc10"

d.查看是否新增成功

Step4: Visual Studio 2010 設置屬性

a.於Visual Studio 2010中，新增win32主控台應用程式

b.Win32應用程式精靈

點選建立空專案並且點選完成。

c.建立x64應用程式專案

這次的目標是要建立x64版本的OpenCV程式，如下圖所示點選組態管理員

於平台選單中點選新增

並新增新平台為x64

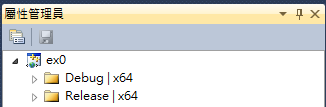

新增後組態管理員將出現Debug | x64 與 Release | x64專案屬性

若無需建立Win32版本，可由此案右鍵將組態給移除。

於此可用Visual Studio 2010之新功能，先建立專案屬性，利用該專案屬性功能先建立預設值，未來將可直接在入該檔案，無須每次進行下列設定。於Debug | x64 按右鍵，並點選加入新的專案屬性工作表。如下圖所示。

建立該屬性名稱，輸入名稱OpenCVProject，並點選新增。

建立屬性工作表之後，請於屬性工作表裏面進行編輯，點選OpenCVProject兩下開啟OpenCVProject屬性。

加入OpenCV Include目錄。

加入"$(OPENCV_DIR)\build\include"

注意$(OPENCV_DIR)為windows環境變數，於Step3.時加入，相對應資料夾為C:\OpenCV_2.3.1

加入程式庫目錄"$(OPENCV_DIR)\build\x86\vc10\lib"

補充

如果使用的是GPU加速版本，要將lib庫指向 $(OPENCV_DIR)\build\gpu\x64\lib

修改後如下

新增上述兩個目錄之後將OpenCVProject儲存，如下圖所示。

Release項將可直接加入該屬性工作表即可。

最後要新增C++裡面的其他相依性，於Debug | x64 上點選右鍵"屬性"，並於"輸入"之其他相依性加入OpenCV之lib檔案

Release | x64也須做相同的動作，下面列出相關lib輸入值，該相依性可依據該專案進行新增，若該專案用不到該lib將可不需填入。

如何使用DOS指令將所有lib進行List

DOS指令 Release列表 dir/b *231.lib > release_list.txt Debug列表 dir/b *231d.lib > debug_list.txt 輸出結果 release opencv_calib3d231.lib opencv_contrib231.lib opencv_core231.lib opencv_features2d231.lib opencv_flann231.lib opencv_gpu231.lib opencv_highgui231.lib opencv_imgproc231.lib opencv_legacy231.lib opencv_ml231.lib opencv_objdetect231.lib opencv_ts231.lib opencv_video231.lib debug opencv_calib3d231d.lib opencv_contrib231d.lib opencv_core231d.lib opencv_features2d231d.lib opencv_flann231d.lib opencv_gpu231d.lib opencv_highgui231d.lib opencv_imgproc231d.lib opencv_legacy231d.lib opencv_ml231d.lib opencv_objdetect231d.lib opencv_ts231d.lib opencv_video231d.lib

Debug
opencv_core231d.lib
opencv_imgproc231d.lib
opencv_highgui231d.lib
opencv_ml231d.lib
opencv_video231d.lib
opencv_features2d231d.lib
opencv_calib3d231d.lib
opencv_objdetect231d.lib
opencv_contrib231d.lib
opencv_legacy231d.lib
opencv_flann231d.lib

Release
opencv_core231.lib
opencv_imgproc231.lib
opencv_highgui231.lib
opencv_ml231.lib
opencv_video231.lib
opencv_features2d231.lib
opencv_calib3d231.lib
opencv_objdetect231.lib
opencv_contrib231.lib
opencv_legacy231.lib
opencv_flann231.lib

Step5: OpenCV Hello World

建立簡單OpenCV顯示圖片程式

於原始程式檔中加入一新增項目。如下圖所示。

新增C++檔案，檔名為main.cpp

貼上測試程式碼。

如何驗證你所建立的專案與OpenCV lib有成功連結，你可以簡單輸入cv::，如果有出現下圖相關程式，代表該專案已經成功與OpenCV連結。

測試專案是否可以常運作

如果出現下圖，無任何錯誤發生，代表該執行檔已經成功被Compiled

成功Compil出一個OpenCV程式了。

Step5: OpenCV whith cuda Hello World

上述安裝步驟中如果你需要啟動CUDA平行運算，可以參考補充部分，將path及Lib dll庫的位置設定為GPU用，這樣您將可以使用OpenCV上的CUDA運算。

回顧:

1.環境變數修改成:%OPENCV_DIR%\build\gpu\x64\bin

2.Visual Studio 2010中C++ lib 庫路徑指向 $(OPENCV_DIR)\build\gpu\x64\lib

3.OpenCV with 需要硬體與驅動程式部分

a.支援CUDA平行運算之NVIDIA顯示卡

b.安裝nvidia驅動程式。4.0以上，版範例安裝 devdriver_4.1_winvista-win7_64_286.19_general.exe

c.安裝CUDA ToolKit。OpenCV 2.3.1 Release 時所使用的版本為4.0.17 所以要安裝 cudatoolkit_4.0.17_win_64.msi，若已經安裝cudatoolkit_4.1.28_win_64.msi，可在下載安裝4.0.17版即可，ToolKit可以共存不同版本，因此不須將新舊版本進行移除。

d.安裝CUDA SDK 。本範例安裝 gpucomputingsdk_4.1.28_win_64.exe。

4.OpenCV 2.3.1 With CUDA Test

使用OpenCV所提供的範例如下。

輸出結果，範例中顯示本電腦有一個GPU device，並且可以使用他進行編譯及執行。
